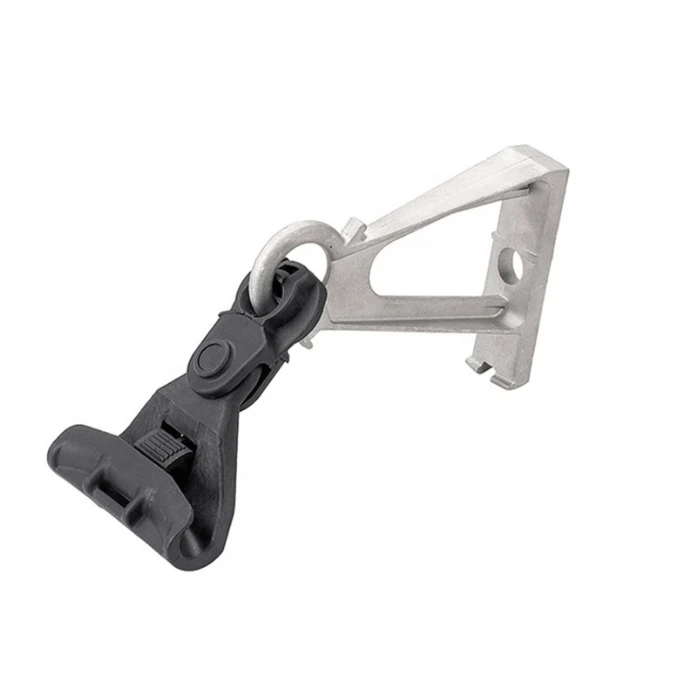

Opphengsklemmen for fiberoptisk kabel er utformet for å støtte og sikre luftfiberoptiske kabler ved mellomliggende stolper, tårn eller kryss{0}}armstrukturer. Klemmeenheten kombinerer en last-bærende kropp, kabel-kontaktinnsats eller forhåndsformede panserstenger og monteringsutstyr for å fordele mekanisk belastning samtidig som det begrenser overdreven trykk på kabelkappen.
Tekniske spesifikasjoner
|
Parameter |
Spesifikasjon |
|
Gjeldende kabeltyper |
ADSS, figur-8, runde selvbærende, utvalgte FTTH-kabler |
|
Kabeldiameter |
Ø6–20 mm; andre serier tilgjengelig ved tilpasning |
|
Typisk nominell mekanisk belastning |
10–30 kN for standardmodeller; forsterkede konfigurasjoner opp til 100 kN |
|
Gjeldende spenn |
Opptil 400 m for standardkonfigurasjoner |
|
Linjekonfigurasjon |
Rette ruter og moderate avbøyningsvinkler |
|
Bolig |
Støpt aluminiumslegering eller spesifisert metallkonstruksjon |
|
Kabel-kontaktmateriale |
EPDM eller annen UV-/værbestandig-elastomer |
|
Panserstenger |
Galvanisert stål eller aluminium-belagt stål, avhengig av konfigurasjon |
|
Maskinvare |
304/316 rustfritt stål eller galvanisert stål |
|
Driftstemperatur |
Vanligvis -40 grader til +65 grader |
|
Overflatebeskyttelse |
Anodisering, galvanisering eller annen spesifisert korrosjonsbeskyttelse |
|
Vekt |
Omtrent 0,45–2,8 kg, modellavhengig |
Mekanisk design og kabelkompatibilitet
Opphengsklemmen er designet for å opprettholde kabelposisjonen mens den sprer støttekraften over kabelkontaktområdet. For konfigurasjoner som bruker forhåndsformede spiralformede panserstenger, tilpasser stengene seg til kabeloverflaten og fordeler mekanisk belastning langs en lengre kontaktlengde, noe som reduserer lokal belastning på den ytre kappen.
En EPDM eller tilsvarende elastomer-innsats kan gi ekstra demping og friksjon mellom kabelen og klemkroppen. Dette er spesielt viktig for flyruter utsatt for vind-indusert bevegelse og temperaturendringer.
Kabeldiameteren må tilpasses spesifisert klemmeområde. En klemme bør ikke velges utelukkende etter nominell kabeltype; den faktiske ferdige ytre diameteren og installasjonsbelastningen bør kontrolleres mot modellspesifikasjonen.
Søknader
Opphengsklemmen brukes for overliggende fiberoptiske kabelutplassering i:
- FTTH og FTTx antennenettverk
- ADSS-tilgang og ryggradsnettverk
- Telekommunikasjonslinjer på bruksstolper
- Rural og urban bredbåndsinfrastruktur
- Campus, industripark og private kommunikasjonsnettverk
- Kommunikasjonssystemer for kraftverk som bruker en kompatibel selvbærende fiberkabel-
- Kommunikasjonsveier for transport og infrastruktur
Installasjonsmetode
Klemmen kan installeres på stenger, tårn eller tverr-armer ved hjelp av kompatible stangbolter, rustfrie stålstropper, J-kroker, U-formede sjakler eller dedikerte monteringsbraketter, avhengig av valgt maskinvarekonfigurasjon.
For standard suspensjonsapplikasjoner:
Bekreft den faktiske kabelens ytre diameter og valgt klemmeområde.
Sjekk spennvidden, rutevinkelen, vind-/isbelastningen og nødvendig mekanisk belastning.
Plasser kabelen riktig i klemmehuset eller den forhåndsformede opphengsenheten.
Installer klemmen på den angitte stangen, tårnet eller braketten.
Stram monteringsutstyret i henhold til spesifisert installasjonsmoment.
Kontroller at kabelen er godt støttet uten overdreven kompresjon, manteldeformasjon eller skarp bøyning.
Tilpasning / OEM
OEM-konfigurasjoner er tilgjengelige i henhold til kabeldiameter, kabelkonstruksjon, nødvendig spennvidde, mekanisk belastning, armerings-stanglengde, monteringsgrensesnitt og installasjonsstruktur.
Tilpasning kan også omfatte:
- Klemmekroppsdimensjoner og geometri
- Forformet stanglengde og materiale
- Monteringsbraketter og maskinvare
- Rustfritt-stål eller galvaniserte komponenter
- Produktmerking og identifikasjon
- Kundepakking og merking
For RFQ-evaluering bør kjøpere oppgi kabeltype, faktisk ytre diameter, typisk spenn, maksimalt spenn, linjevinkel, installasjonsstruktur og miljøforhold.
Inspeksjon og testing
Typiske inspeksjonsartikler inkluderer:
- Kabeldiameterkompatibilitet og dimensjonal inspeksjon
- Visuell og overflate-finishinspeksjon
- Verifisering av materiale og belegg
- Testing av mekanisk belastning/brudd-
- Skli eller holde-krafttesting
- Inspeksjon av maskinvaretilpasning og feste
- Korrosjons-motstandstesting der det er spesifisert
- UV- og miljøresistenstesting- for polymerkomponenter
Inspeksjonsrapporter og samsvarsdokumentasjon kan leveres i henhold til prosjektkrav.
FAQ
Spørsmål: Kan opphengsklemmen brukes til lang-ADSS-installasjoner?
A: Ja. Standardkonfigurasjoner er beregnet på vanlige luftspenn, mens ADSS-installasjoner med lang-spennvidde kan kreve forsterkede eller doble opphengsenheter. Utvalget bør baseres på maksimalt spenn og beregnet miljøbelastning.
Spørsmål: Kan du gi prøver før en bulkbestilling?
A: Ja. Prøver kan ordnes for dimensjonal, kabel-tilpasning og installasjonsevaluering før masseproduksjon. Prøvekostnader og frakt bekreftes normalt i henhold til forespurt modell og mengde.
Spørsmål: Hvilke standarder kan opphengsklemmen overholde?
A: De gjeldende kravene avhenger av kabelsystemet og destinasjonsmarkedet. IEC, EN, ASTM og kundespesifikke-tekniske spesifikasjoner kan gjennomgås når det er aktuelt. Nødvendig standard eller prosjektspesifikasjon bør oppgis før tilbud.
Spørsmål: Hvilken emballasje brukes til bulkbestillinger?
A: Standardprodukter pakkes vanligvis i kartonger med beskyttende inneremballasje, og plasseres deretter på paller ved behov for eksporthåndtering. Tilpassede kartongmerker, produktetiketter, mengder og pakkemetoder er tilgjengelige for engrosbestillinger.
Spørsmål: Hva er MOQ for opphengsklemmer?
A: En praktisk MOQ for standard kommersielle bestillinger er 500 stykker per modell. Blandede modeller eller tilpassede konfigurasjoner kan diskuteres separat i henhold til produksjonskrav.
Spørsmål: Hva er den typiske ledetiden for en massebestilling?
A: For standardmodeller er den typiske behandlingstiden 7–14 dager etter spesifikasjon og ordrebekreftelse. Tilpassede produkter kan kreve ekstra verktøy eller produksjonstid, som vil bli bekreftet før bestilling.
Spørsmål: Hvilke betalingsbetingelser godtar du?
A: Vi aksepterer vanligvis T/T, L/C, PayPal og kredittkort. Andre betalingsbetingelser kan diskuteres i henhold til ordreverdi, kundekrav og samarbeidsbetingelser.
Spørsmål: Hvilke frakt- og eksportalternativer er tilgjengelige?
A: Bestillinger kan ordnes med sjø-, luft- eller ekspresslevering, avhengig av antall, haster og destinasjon. Vanlige handelsbetingelser inkluderer EXW, DAP og DDP, med den endelige fraktordningen bekreftet i henhold til bestillingen og destinasjonen.
