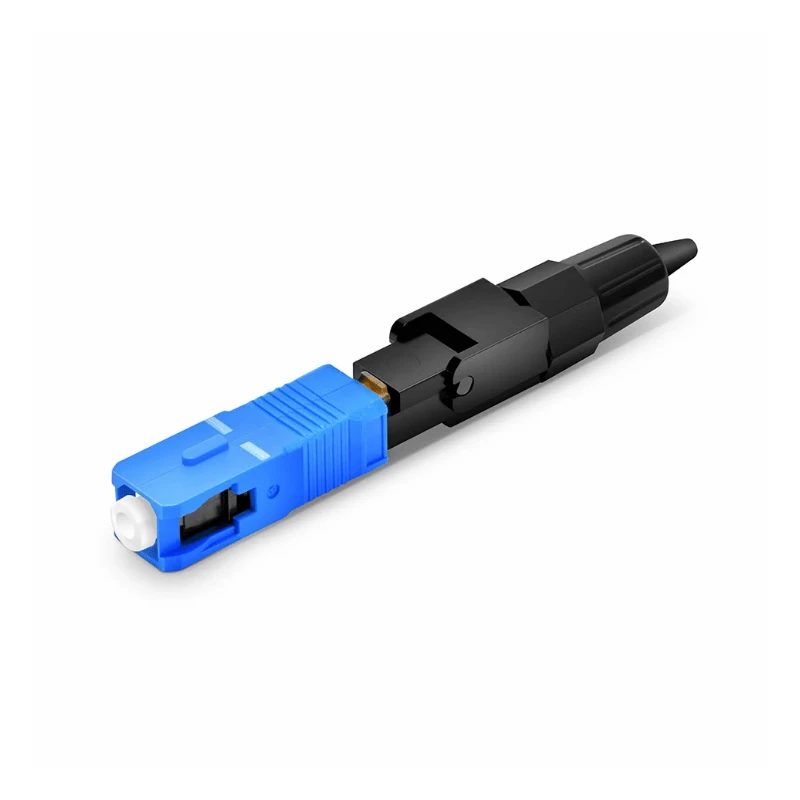

Fiberoptisk kabel SC UPC-kontakt er en fabrikkmontert -SC-kontakt designet for enkel-modus fiberoptisk kabelterminering og sammenkobling. Den bruker en 2,5 mm keramisk hylse og trykk-koblingsstruktur for stabil sammenkobling med kompatible SC-adaptere. Standardkonfigurasjonen er egnet for 9/125 μm enkel-fiber og 2,0 mm kabel, med andre kabeldiametre og monteringskonfigurasjoner tilgjengelig for prosjektkrav.
Koblingsspesifikasjoner
|
Parameter |
Standard spesifikasjon |
|
Koblingstype |
SC UPC |
|
Fibermodus |
Enkel-modus |
|
Fiberstørrelse |
9/125 μm |
|
Polsk type |
UPC |
|
Ferrule |
2,5 mm zirconia keramikk |
|
Konfigurasjon |
Enkelt |
|
Kabeldiameter |
2,0 mm |
|
Innsettingstap |
Mindre enn eller lik 0,30 dB |
|
Avkastningstap |
Større enn eller lik 50 dB |
|
Driftsbølgelengde |
1310 / 1550 nm |
|
Driftstemperatur |
-40 grader til +75 grader |
|
Lagringstemperatur |
-40 grader til +85 grader |
|
Paringsholdbarhet |
Større enn eller lik 500 sykluser |
|
Bolig |
Polymer med høy-ytelse |
Koblingsstruktur og design
Koblingen består av en keramisk hylse av zirkonium, kontakthus, justeringskomponenter og strekkavlastningssko. 2,5 mm hylsen gir det standardiserte SC-tilpasningsgrensesnittet, mens push--pull-koblingsmekanismen muliggjør enkel installasjon og fjerning fra SC-adaptere.
UPC-endeflaten er polert for å gi fysisk kontakt mellom samsvarende fiberoverflater og kontrollere optisk refleksjon. Koblingshuset beskytter den interne justeringsstrukturen, mens strekkavlastningsstøvelen reduserer mekanisk belastning ved overgangen mellom kabelen-til-kontakten.
Fiber- og kabelkompatibilitet
Standardversjonen er designet for 9/125 μm enkel-modusfiber, inkludert OS2-applikasjoner. For sammenstillinger som bruker bøy-ufølsom fiber, kan kompatibilitet også spesifiseres i henhold til gjeldende ITU-T-fiberkategori. ITU-T G.657 dekker bøying-tap-ufølsom enkel-fiber og kabel som brukes spesielt i tilgangs- og høytetthetsinstallasjoner.
Kontakten bør velges i henhold til fibermodus, kabeldiameter, adaptergrensesnitt, poleringstype og applikasjonsmiljø.
Søknader
Telekommunikasjonsnettverk:Sammenkobling av utstyr, distribusjonsrammer og overføringskoblinger
Ftth/fttx:Optisk distribusjon og fiberforbindelser på abonnent-siden
Datasentre:Patching og utstyrstilkobling der sc-grensesnitt er spesifisert
Bedriftsnettverk:Ryggraden og bygge-til-å bygge fiberkoblinger
Catv og kringkasting:Optisk signaldistribusjon og utstyrssammenkobling
Industrielle nettverk:Fiberkoblinger i automasjons- og kommunikasjonssystemer der miljøspesifikasjonen er egnet
Sc push-pull-grensesnittet er spesielt praktisk for applikasjoner som krever hyppig installasjon og fjerning av koblinger.
Tilpasning / OEM
For OEM- og prosjektordrer kan kontakten konfigureres i henhold til kravene, inkludert:
SC UPC simpleks eller dupleks konfigurasjon
0,9 mm, 2,0 mm, 3,0 mm eller spesifisert kabeldiameter
OS1/OS2 enkel-modus eller spesifisert multimodusfiber
PVC, LSZH eller annen spesifisert kabelkappe
Standard eller tilpasset kabellengde
Koblings- og støvelfarge
Koblings- og støvelfarge
For volumproduksjon bør gjeldende tegning, optiske spesifikasjoner, kabelkonstruksjon, toleransekrav og inspeksjonskriterier bekreftes før masseproduksjon.
Inspeksjon og testing
Hvert produksjonsparti skal verifiseres mot den godkjente produktspesifikasjonen før forsendelse. Viktige inspeksjonselementer inkluderer:
Avslutt-ansiktsinspeksjon:Forurensning, riper, spon og poleringsfeil
Testing av innsettingstap:Verifikasjon mot spesifisert maksimumsverdi
Testing av returtap:Bekreftelse av upc back-refleksjonsytelse
Hylse og dimensjonal inspeksjon:Kritiske grensesnitt og monteringsdimensjoner
Inspeksjon av kabel-til-kontaktenhet:Støvel-, hus-, krympe- og-strekkavlastningstilstand
Parings-/holdbarhetstesting:Verifikasjon av kontaktytelsen etter gjentatt sammenkobling der det er nødvendig
Miljøtesting:Temperatur- eller fuktighetstesting når det kreves av prosjektspesifikasjonen
For OEM-ordrer kan ytterligere mekaniske, miljømessige eller optiske tester defineres i henhold til kundens gjeldende spesifikasjon eller teststandard. Dimensjoner for kontaktgrensesnitt bør kontrolleres i henhold til gjeldende IEC 61754-4 SC-familiekrav.
FAQ
Spørsmål: Kan du gi prøver før en bulkbestilling?
A: Ja. Prøver kan gis for kvalifisering før masseproduksjon. Prøvespesifikasjoner bør bekreftes på forhånd, inkludert koblingskonfigurasjon, fiberkonstruksjon, kabellengde og krav til merking.
Spørsmål: Hva er den typiske leveringstiden for bulkbestillinger?
A: Bestillingsleveringstiden består av 7–14 dager for behandling og 20–30 dager for frakt. Den faktiske ankomstdatoen avhenger av destinasjon, forsendelsesmetode og fortolling. For presserende eller store-volumbestillinger bør leveringsplanen bekreftes før bestilling.
Spørsmål: Hvilke frakt- og leveringsbetingelser er tilgjengelige for internasjonale bestillinger?
A: Bestillinger kan sendes under EXW-, DAP- eller DDP-vilkår, avhengig av destinasjon og bestillingskrav. EXW er egnet når kjøper ordner transport, mens DAP/DDP kan forenkle dør-til-levering. Gjeldende fraktmetode og Incoterm bør bekreftes når du ber om et tilbud.
Spørsmål: Hvordan pakkes SC UPC-kontaktsammenstillinger for eksport?
A: Standardenheter er pakket i beskyttende PE-poser eller kartonger, med ekstra separasjon eller demping som brukes for å forhindre forurensning av kontakten, kabeldeformasjon og mekanisk skade under transport.
Spørsmål: Kan du gi dokumentasjon for kvalitetskontroll og kontroll av innkommende varer?
A: Ja. Standard forsyningsdokumentasjon kan inkludere produktspesifikasjoner, pakkelister og inspeksjonsposter. Inspeksjonsrapporter, samsvarssertifikater eller andre kvalitetsdokumenter kan ordnes når det er spesifisert i innkjøpsordren.
Spørsmål: Kan SC UPC-koblinger leveres for både patch-ledninger og pigtail-enheter?
A: Ja. Koblingen kan leveres som en del av pre-terminerte fibersammenstillinger, inkludert patch-kabel og pigtail-konfigurasjoner, forutsatt at den nødvendige kabelkonstruksjonen og termineringsarrangementet er bekreftet før produksjon.
Spørsmål: Kan du levere SC APC i stedet for SC UPC?
A: SC APC er en annen polsk konfigurasjon og bør ikke erstattes med SC UPC uten å bekrefte systemkravene. Hvis APC-terminering er nødvendig, bør det spesifiseres separat i innkjøpsordren, slik at kontakten og det tilhørende grensesnittet leveres som en kompatibel konfigurasjon.
Spørsmål: Kan du støtte tredjepartsinspeksjon før sending?
A: Ja. Tredjeparts-inspeksjon kan arrangeres før forsendelse når kjøperen eller prosjektet krever det. Inspeksjonsomfanget, prøvetakingsmetoden, akseptkriteriene og inspeksjonskostnadene bør avtales før produksjon eller forsendelse.
