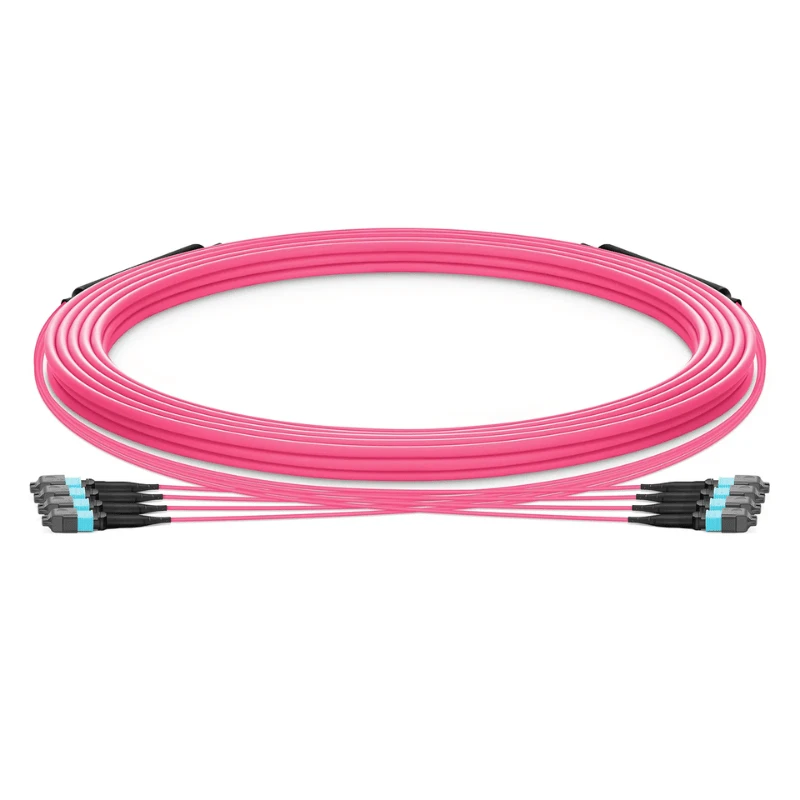

MPO Multimode Trunk Cable er en fiberenhet med høy-tetthet designet for strukturert kabling i datasentre, bedriftsserverrom og høyhastighetsnettverksmiljøer-. Den bruker pre-terminerte MPO/MTP®-koblinger for å konsolidere flere multimodusfibre til en kompakt trunkforbindelse, noe som reduserer felttermineringsarbeid og forenkler distribusjon med høy-tetthet.
Tilgjengelig i OM3, OM4 og OM5 multimode fiber, kan kabelen konfigureres for forskjellige fibertall, koblingskjønn, polaritetsmetoder, kabellengder og kappekrav.
Tekniske spesifikasjoner
|
Punkt |
Spesifikasjon |
|
Fibertype |
Multimodus OM3 / OM4 / OM5 |
|
Fiberkjerne |
50/125 μm |
|
Antall fiber |
8/12/24 fibre; multi-MPO-konfigurasjoner tilgjengelig |
|
Kobling |
MPO / MTP® |
|
Koblingskjønn |
Mann / Kvinne |
|
Polaritet |
Type A / Type B / Type C |
|
Multimodus polsk |
PC |
|
Innsettingstap |
Standard Mindre enn eller lik 0,35 dB; lav-tap versjoner Mindre enn eller lik 0,20 dB |
|
Kabeljakke |
PVC / LSZH / OFNP, avhengig av konfigurasjon |
|
Kabeltype |
Rund eller buntet stammekonstruksjon |
Alternativer for polaritet og kjønn
Riktig polaritet og koblingskjønn er avgjørende for å opprettholde overføring-for å-motta kontinuitet i parallelle-optikkkoblinger.
Type A
Rett-gjennom fiberkartlegging.
01
Type B
Omvendt fiberkartlegging, ofte brukt i dupleks parallell-optikkarkitekturer.
02
Type C
Par-omvendt kartlegging for spesifikke strukturerte-kablingsdesign.
03
Mannlig MPO
Pinned kontakt for innretting med en hunnkontakt.
04
Kvinnelig MPO
Ustiftet kontakt for bruk med en hannkontakt.
05
Den påkrevde polariteten bør spesifiseres sammen med sammenkoblingsutstyret, kassetten eller patch--paneldesignet i stedet for å velges uavhengig.
Kabelkonstruksjon
Bagasjerommet bruker fabrikkterminert multimodusfiber med -beskyttende kabelkonstruksjon som er egnet for organisert rack- og veiinstallasjon. Aramidgarn kan brukes som styrkeelement, mens ytterjakken kan velges etter installasjonskrav.
Vanlige jakkealternativer inkluderer PVC for generell innendørs bruk, LSZH hvor lav-røyk- og halogenfri-konstruksjon kreves, og OFNP for installasjoner med plenum-. Kabeldiameter varierer med fiberantall og trunkkonfigurasjon, så den endelige ytre diameteren bør bekreftes før du spesifiserer banekapasitet eller kabel-behandlingsmaskinvare.
Datasenterapplikasjoner
MPO Multimode Trunk Cable er egnet for:
- Rack-to-rack ryggradsforbindelser i datasentre med høy-tetthet.
- MPO-patch-panel- og kassettforbindelser for strukturert kabling.
- Bytt-til-server og bytt-for å-bytte koblinger ved hjelp av parallell multimodusoptikk.
- Bedriftsutstyrsrom der forhånds-terminerte sammenstillinger reduserer feltinstallasjonsarbeid.
- Nettverksoppgraderinger med høy-tetthet som krever høyere fiberkapasitet innenfor begrenset rackplass.
Testing og kvalitetssikring
Hver kabelenhet kan inspiseres og testes før forsendelse for å bekrefte produksjonskonsistens og optisk ytelse.
Typiske kvalitetskontrollprosedyrer- inkluderer:
100 % innsetting-taptesting for fullførte sammenstillinger.
Avslutt-ansiktsinspeksjon og rengjøring av MPO-koblinger.
Verifisering av kontaktpolaritet og fiberkartlegging.
Koblingskjønn og identifikasjonssjekk.
Visuell inspeksjon av kabelkappe, støvler og utbruddsområder.
Individuelle testrapporter leveres i henhold til prosjektkrav.
Testposter kan matches med kabelidentifikasjon eller ordredokumentasjon for innkommende inspeksjon og prosjektsporbarhet.
Tilpasning og OEM
For OEM-,-systemintegrator- og prosjektordrer kan trunkkabelen konfigureres i henhold til den nødvendige nettverksarkitekturen, inkludert:
Fibertype: OM3 / OM4 / OM5
Fiberantall og MPO-mengde
MPO/MTP®-kontakt kjønn
Type A / B / C polaritet
Standard eller lite{0}}optisk ytelse
Kabellengde og utbruddslengde
PVC / LSZH / OFNP jakke
Kabelidentifikasjon, merking og fargekrav
Kundespesifikk-emballasje og privat merking
Emballasje og levering
Ferdige MPO-trunnkabler er individuelt beskyttet for å forhindre kontaktforurensning, bøyning og kabelskade under håndtering og transport. Støvhetter, beskyttende innpakning og kartonger eller annen eksport-egnet emballasje kan spesifiseres i henhold til forsendelseskravene.
Standardkonfigurasjoner kan leveres i henhold til produksjonstilgjengelighet. Tilpassede OEM-montasjer er planlagt i henhold til konfigurasjonskompleksitet, mengde, testkrav og materialtilgjengelighet. Hver forsendelse kan leveres med produktidentifikasjon og gjeldende testdokumentasjon for mottak av inspeksjon.
FAQ
Spørsmål: Hvordan bekrefter jeg at trunkkabelen vil matche mitt eksisterende MPO-system?
A: Bekreft kontaktgrensesnittet, nøkkelorienteringen, fiberkartleggingen, pinnekonfigurasjonen og spesifikasjonene for tilhørende komponent i begge ender. For en eksisterende installasjon hjelper det å oppgi gjeldende MPO-modul, adapter eller kabeldelenummer for å forhindre inkompatibilitet under utskifting eller utvidelse.
Spørsmål: Kan MPO-stamkabler leveres i forskjellige lengder for samme prosjekt?
A: Ja. Ulike kabellengder kan produseres innenfor samme prosjektspesifikasjon. Kjøpere bør oppgi den nødvendige ferdige lengden og, der det er aktuelt, den tillatte toleransen slik at rack-ruting og installasjonsavstander kan planlegges nøyaktig.
Spørsmål: Kan du gi en prøve før en bulkbestilling?
A: Ja. Prøver kan produseres for konfigurasjonsverifisering før masseproduksjon. Prøven bør bruke samme koblingsarrangement og sentrale tekniske krav beregnet på produksjonsordren, slik at kompatibilitet og installasjon kan kontrolleres under faktiske prosjektforhold.
Spørsmål: Er kabeltegninger eller dimensjonsdokumenter tilgjengelige for teknisk godkjenning?
A: Ja. Dimensjonstegninger og konfigurasjonsinformasjon kan gis for prosjektgjennomgang. For komplekse stammesammenstillinger kan kjøpere bekrefte total lengde, koblingsarrangement, utbruddsdimensjoner og identifiseringskrav før produksjon.
Spørsmål: Hvordan skal MPO-trunnkablene håndteres under installasjonen?
A: Unngå å trekke i kabelen i kontaktene, overskride de spesifiserte bøyningsgrensene, eller å legge overdreven belastning på bryteseksjoner. Hold kontaktens endeflater tildekket til tilkobling og før stammen gjennom passende kabel-styringssystemer uten å knuse eller bøye enheten skarpt.
Spørsmål: Kan den samme MPO-trunkkabelen brukes til forskjellige overføringshastigheter?
A: Potensielt, men kompatibilitet avhenger av transceivertype, optisk koblingsbudsjett, overføringsavstand og nettverksarkitektur. Kabelen bør derfor spesifiseres mot det faktiske optiske utstyret og koblingskravene i stedet for kun å velges med nominell datahastighet.
