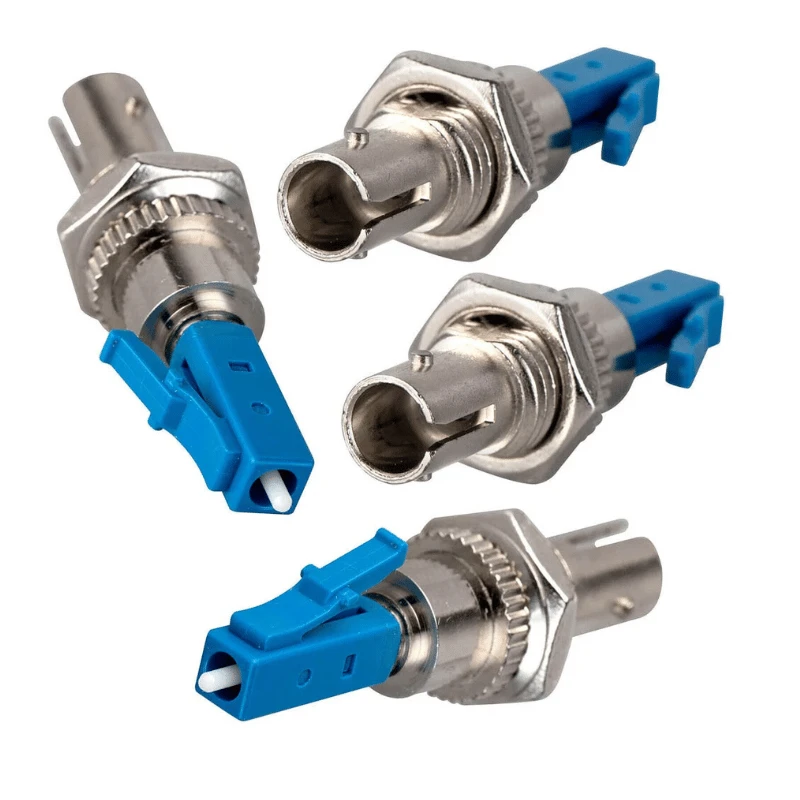

LC til ST fiberoptisk kabeladapter er en hybrid fiberoptisk adapter designet for å koble LC-terminert fiber med ST-terminert fiber uten å re-terminere de eksisterende kablene. Den bruker presisjonsjusteringskomponenter for å opprettholde stabil fiberkobling, egnet for enkeltmodus- og multimodusnettverk.
Adapterspesifikasjoner
|
Parameter |
Spesifikasjon |
|
Adaptertype |
LC til ST Hybrid Adapter |
|
LC grensesnitt |
LC hunn |
|
ST grensesnitt |
ST kvinne |
|
LC Ferrule |
1,25 mm |
|
ST Ferrule |
2,5 mm |
|
Fibertype |
Enkeltmodus OS2; Multimodus OM1/OM2/OM3/OM4 |
|
Polsk type |
UPC; APC tilgjengelig for aktuelle konfigurasjoner |
|
Justeringshylse |
Zirconia keramikk |
|
Innsettingstap |
Mindre enn eller lik 0,3 dB typisk; Mindre enn eller lik 0,5 dB maks. |
|
Avkastningstap |
Større enn eller lik 45 dB UPC; Større enn eller lik 60 dB APC |
|
Repeterbarhet |
Mindre enn eller lik 0,1 dB |
|
Paringsholdbarhet |
Større enn eller lik 500 sykluser |
|
Bolig |
Plast med høy-styrke; metallhus valgfritt |
|
Montering |
Panelfeste- |
|
Driftstemperatur |
-25 grader til +70 grader |
|
Konfigurasjon |
Simplex; dupleksenhet tilgjengelig |
Koblingskompatibilitet
Adapteren gir direkte mekanisk kobling mellom lc- og st-kontakter, noe som gjør den egnet når utstyr, patchpaneler eller installerte kabler bruker forskjellige kontaktgrensesnitt.
Lc side:Kompatibel med standard lc-kontakter med en 1,25 mm hylse.
St side:Kompatibel med standard st-koblinger med en 2,5 mm hylse og bajonettkobling.
Enkeltmodus:Støtter os2 9/125 μm-konfigurasjoner med upc eller egnet apc-polering.
Multimodus:Støtter om1 62.5/125 μm og om2/om3/om4 50/125 μm konfigurasjoner.
Koblingsblanding:Adapteren endrer kun kontaktgrensesnittet; de tilkoblede fibrene skal forbli tilpasset den nødvendige overføringsmodusen og det optiske systemet.
Adapterstruktur
Adapteren består av et LC-sidegrensesnitt, ST-sidegrensesnitt, presisjonsjusteringshylse, hus og monteringsstruktur.
Den keramiske zirkonia-hylsen opprettholder hylsens konsentrisitet under paring, og hjelper til med å kontrollere sideforskyvning og tap av optisk innsetting.
Standardhuset er høy-plast for kompakt panelinstallasjon. Metallhus, flenstype, låsefeste-, gjenget montering og andre fotavtrykksarrangementer kan spesifiseres for utstyr med forskjellige mekaniske krav.
Søknader
Nettverksmigrering:Kobler nytt lc-basert utstyr til eksisterende st-terminert fiberinfrastruktur uten å erstatte hele kabelforbindelsen.
Patchpaneler og odfs:Gir blandet lc/st-tilkobling i fiberdistribusjon og lappesystemer.
Testutstyr:Grensesnitt lc patch ledninger med st porter på optiske testinstrumenter og måleutstyr.
Telekommunikasjonsnettverk:Støtter blandede-koblingsinstallasjoner under nettverksutvidelse eller utskifting av utstyr.
Bedrifts- og campusnettverk:Egnet for eldre infrastruktur som forblir i drift sammen med lc-basert utstyr.
Industrielle og instrumenteringssystemer:Gir koblingskonvertering der eksisterende fiberutstyr bruker st grensesnitt.
Hybridadaptere brukes spesifikt for blandede-koblingsmiljøer og utstyrsmigrering der re-terminering er uønsket.
Tilpasning / OEM
Grensesnittkombinasjoner:Lc-st, lc-sc, lc-fc, sc-st og andre hybridkonfigurasjoner.
Fibermodus:Os2, om1, om2, om3 eller om4.
Pusse:Upc eller apc der de er mekanisk og optisk kompatibel.
Bolig:plast eller metall; tilpasset fargeidentifikasjon tilgjengelig.
Montering:Flens, gjenget, snap-inn eller kunde-spesifisert panelfotavtrykk.
Konfigurasjon:Enkelt eller paret dupleksarrangement.
Identifikasjon:Logo, delenummer, koblingsidentifikasjon og andre merker.
Emballasje:Bulkpakking, individuelle poser, forhånds-sorterte sett og emballasje med privat-etikett.
Kvalitet og inspeksjon
Kvalitetskontroll bør dekke både optisk ytelse og mekanisk kompatibilitet. Hvert produksjonsparti kan inspiseres mot den avtalte spesifikasjonen, med viktige inspeksjonselementer inkludert:
Visuell og dimensjonell inspeksjon av hus og grensesnitt
Inspeksjon av LC/ST-hylse og hylsejustering
Måling av innsettingstap
Returtapsmåling for spesifiserte enkeltmoduskonfigurasjoner
Koblingsutskiftbarhet og paringsverifisering
Paringsholdbarhetstesting
Inspeksjon av hus og monteringskonstruksjon
Merking, mengde og emballasjeverifisering
Inspeksjonsprotokoller kan leveres i henhold til prosjektkrav.
FAQ
Spørsmål: Krever adapteren noe spesialverktøy for installasjon?
A: Det kreves vanligvis ingen spesielle optiske termineringsverktøy. Adapteren er utformet for mekanisk kobling og panelinstallasjon. Hvis en tilpasset monteringsstruktur leveres, bør installasjonen følge det tilsvarende utstyret eller paneldesignet.
Spørsmål: Kan adapteren brukes til både innendørs og utendørs fibersystemer?
A: Den er først og fremst beregnet på beskyttet innendørs, utstyrs-rom, stativ, patch-panel og skapinstallasjoner. For utendørs bruk bør adapteren installeres inne i et passende værbestandig kabinett i stedet for å utsettes direkte for regn, støv eller langvarige miljøforhold.
Spørsmål: Kan jeg bestille prøver før et bulkkjøp?
A: Ja. Prøver kan leveres for koblings-, dimensjons-, monterings- og optisk-ytelsesevaluering før volumproduksjon. Prøvekrav og kostnader kan bekreftes i henhold til ønsket konfigurasjon og mengde.
Spørsmål: Kan du levere adaptere i henhold til et installert-systemdelenummer?
A: Et referansedelenummer kan brukes for teknisk sammenligning, men produksjonen bør være basert på verifiserte dimensjoner og ytelseskrav i stedet for delenummeret alene. Kunder kan gi prøver, tegninger eller dataark for kompatibilitetsgjennomgang.
Spørsmål: Hvordan pakkes fiberoptiske adaptere for internasjonal forsendelse?
A: Adaptere er normalt beskyttet mot forurensning og fysisk skade under håndtering og transport, med inneremballasje og passende ytre kartonger valgt i henhold til bestillingsmengde. Individuell eller tilpasset emballasje kan ordnes for OEM- og distributørordrer.
Spørsmål: Hva er den typiske ledetiden for ordren?
A: For standard kommersielle bestillinger er en typisk behandlingstid 7–14 dager, etterfulgt av omtrent 20–30 dagers leveringstid, avhengig av destinasjon og leveringsmetode. Tilpassede eller store-volumbestillinger bør planlegges separat etter spesifikasjonsbekreftelse.
Spørsmål: Hvilke betalingsbetingelser er tilgjengelige for bestillinger?
A: Vanlige betalingsmåter inkluderer T/T, L/C, PayPal og kredittkort. Andre betalingsordninger kan diskuteres for kvalifiserte bestillinger, med de endelige vilkårene bekreftet i tilbudet eller salgskontrakten.
