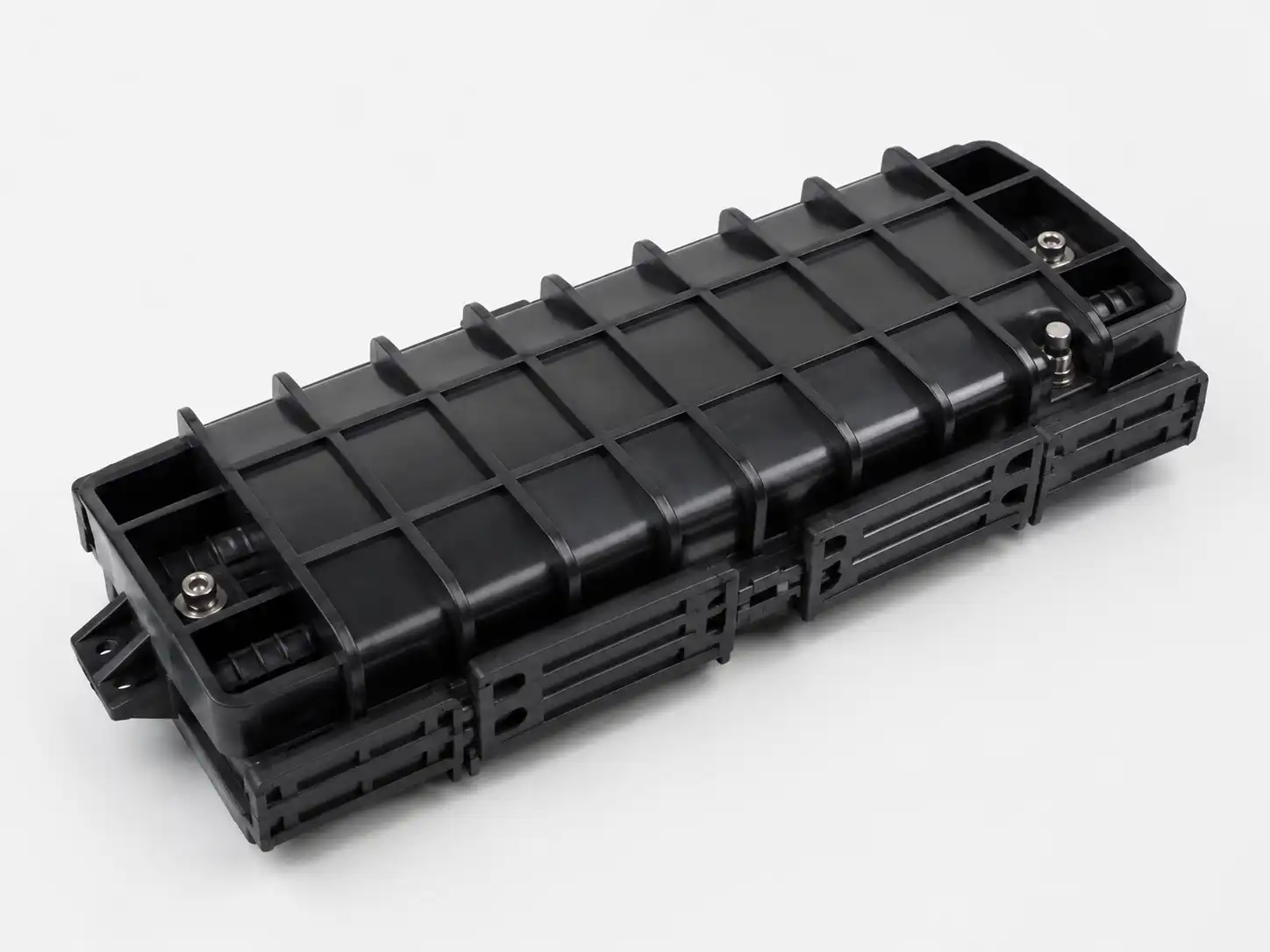

Den 12-kjerners horisontale fiberoptiske skjøtelukkingen er et kompakt utendørs kabinett for å beskytte og organisere opptil 12 enkelt-fiberskjøter i FTTH og utenfor-anleggsnettverk. Den horisontale inline-strukturen er egnet for kompakte kabelskjøter, forgreningspunkter og reparasjonssteder der plass og skjøtekapasitet er begrenset. Lukningen bruker re-gjenopprettbar mekanisk tetning og konfigurerbare kabelinnføringer for praktisk feltvedlikehold.
Tekniske spesifikasjoner
|
Spesifikasjon |
Detaljer |
|
Produkttype |
12-fiber horisontal fiberoptisk skjøtelukking |
|
Lukketype |
Horisontal / inline |
|
Maksimal skjøtekapasitet |
12 enkelt-fiberskjøter |
|
Skjøtebrett |
1 × 12F brett |
|
Kabelporter |
2 eller 4 porter; 1-inn/1-ut eller 2-inn/2-ut |
|
Kabeldiameter |
Vanligvis Ø5–13 mm, konfigurasjons-avhengig |
|
Husmateriale |
UV-bestandig teknisk plast; PC / ABS / PP alternativer |
|
Forseglingsmetode |
Gjen-etablerbar mekanisk tetning |
|
Beskyttelsesvurdering |
IP68-klassifisert design |
|
Driftstemperatur |
−40 grader til +65 grader |
|
Standard farge |
Svart |
Struktur og fiberhåndtering
Lukningen kombinerer et beskyttende hus, tetningssystem, kabel-inngangskomponenter, skjøtebrett, fiber-føringsområde og kabel-styrke-festepunkter. 12F skjøtebrettet holder skjøtehylser og fiberslakk organisert samtidig som kontrollert fiberruting opprettholdes. Kabelfeste isolerer eksterne trekkkrefter fra skjøteområdet, og reduserer mekanisk belastning under installasjon og service.
Den mekaniske strukturen som kan aktiveres på nytt, gjør det mulig for teknikere å åpne kabinettet for inspeksjon, reparasjon eller nettverksendringer uten å erstatte hele lukkingen.
Kabelkompatibilitet og installasjon
Før du bestiller, bekreft fiberantall, kabelens ytre diameter, kabel-innføringsmengde, kabelkonstruksjon, styrke-medlemstype og nødvendig installasjonsmetode. Disse parameterne bestemmer passende port- og tetningskonfigurasjon.
Lukningen kan leveres for antenne-, stang-/veggmontert, kanal-, håndhull/kum, underjordisk og direkte-begravd applikasjoner, med nødvendig monterings- og tettingstilbehør. Under installasjonen bør kabelkapper og styrkeelementer festes sikkert før fiberføring, og produsentens spesifiserte minste bøyeradius bør opprettholdes.
Søknader
Typiske bruksområder inkluderer:
FTTH-slipp og distribusjonsspleising ved kompakte nettverks-kantpunkter
Antenne- og stangmonterte kabelskjøter- der det er begrenset plass
Kanal- og håndhullinstallasjoner som krever beskyttet inline skjøting
Kabelreparasjonspunkter etter ruteskade eller vedlikehold
Filialforbindelser i landlig bredbånd og siste-mile-nettverk
Vegg-monterte utendørs skjøtepunkter nær bygninger og tilgangsnoder
OEM/ODM og forsyning
DIMI støtter OEM-logomerking, tilpasset emballasje, husfarge, kabel-portkonfigurasjon og tilbehørssett. For prosjektbestillinger kan ingeniører gjennomgå fiberantall, kabeldiameter, installasjonsmiljø og merkevarekrav før produksjon. Det kan leveres prøver for produktevaluering og prosjektgodkjenning.
Kvalitetskontroll og dokumentasjon
Kvalitetskontroll dekker inspeksjon av innkommende materiale, -prosessmonteringskontroller, forsegling og mekanisk verifisering, inspeksjon av ferdig-produkt og eksport-emballasjeinspeksjon. Gjeldende produkttesting kan omfatte IP68-forsegling, kabelstrekk og -retensjon, slag, knusing, bøying, temperatursvingninger, UV-aldring og salt-spraytesting for relevante metallkomponenter.
Datablader, inspeksjonsposter og aktuelle testrapporter kan leveres for prosjektevaluering. DIMIs produksjonssystem inkluderer ISO 9001:2015 og TL-9000 kvalitetsstyringssertifiseringer.
Bestilling og logistikk
MOQ
100 stk for standard bulkordrer; prøvebestillinger tilgjengelig for evaluering.
01
Behandling
Vanligvis 7–14 virkedager etter spesifikasjon og ordrebekreftelse.
02
Frakt
Vanligvis 20–30 dager til sjøs, med fly eller ekspress, avhengig av destinasjon og fraktmetode.
03
Emballasje
Individuell beskyttende pakking og eksportkartonger; palletering og tilpasset merking tilgjengelig for prosjektbestillinger.
04
Betaling
T/T eller L/C kan brukes for standard B2B-ordrer; andre ordninger kan bekreftes for kvalifiserte prosjekter.
05
FAQ
Spørsmål: Kan lukkingen leveres som et komplett installasjonssett?
A: Ja. Et komplett sett kan inkludere skjøtebrettet, tetningskomponenter, kabel-festedeler, skjøtebeskyttelseshylser og nødvendig monteringstilbehør. Den nøyaktige stykklisten bør spesifiseres i tilbudet for å unngå tilbehørsfeil.
Spørsmål: Kan du matche en eksisterende nedleggelse eller konkurrentmodell?
A: Ja. For erstatningsprosjekter eller prosjekter med private-merker kan kjøpere oppgi en eksisterende prøve, tegning, fotografier eller modellnummer. DIMI kan gjennomgå den mekaniske konfigurasjonen og utvikle en matchende eller tilsvarende OEM-versjon der det er teknisk mulig.
Spørsmål: Hvilken informasjon bør inkluderes i en tilbudsforespørsel?
A: Oppgi nødvendig mengde, destinasjonsland, kabelmodell, forventet årlig eller prosjektvolum, emballasjekrav og eventuelle nødvendige inspeksjons- eller sertifiseringsdokumenter. Et kabeldatablad eller eksisterende lukkingsprøve anbefales for ikke-standardprosjekter.
Spørsmål: Kan du støtte trinnvise eller gjentatte prosjektordrer?
A: Ja. Prosjekt-baserte og gjentatte forsyningsprogrammer kan ordnes med produksjonsplanlegging basert på prognosekvantitet, spesifikasjonsstabilitet og nødvendige leveringsdatoer.
Spørsmål: Hvilke dokumenter kan følge med en bulkforsendelse?
A: Avhengig av bestillingen kan dokumentasjonen inkludere en handelsfaktura, pakkeliste, opprinnelsessertifikat, produktdatablad, inspeksjonsposter og aktuelle testrapporter. Prosjektspesifikk-dokumentasjon bør bes om før ordrebekreftelse.
Spørsmål: Kan stengingen bestilles i forskjellige konfigurasjoner under ett prosjekt?
A: Ja. Ulike portarrangementer, kabel-konfigurasjoner, farger og tilbehørssett kan spesifiseres når prosjektet krever flere varianter. Hver konfigurasjon bør bekreftes og dokumenteres før masseproduksjon.
Spørsmål: Kan tredjeparts-inspeksjon arrangeres?
A: Ja. Tredjeparts-inspeksjon kan koordineres når det kreves av kjøperen eller prosjektkontrakten. Inspeksjonsomfanget, prøvetakingsmetoden, testkravene og inspeksjonsbyrået bør avtales før produksjon.
Spørsmål: Kan presserende bestillinger støttes?
A: Fremskyndet produksjon kan evalueres i henhold til gjeldende kapasitet, materialtilgjengelighet, bestillingsmengde og konfigurasjon. Kjøpere bør oppgi den nødvendige leveringsdatoen når de ber om et tilbud, slik at produksjons- og fraktalternativer kan vurderes sammen.
